コンパクト設計
工作機械の切粉処理や限られたスペースでの搬送に対応する構造。

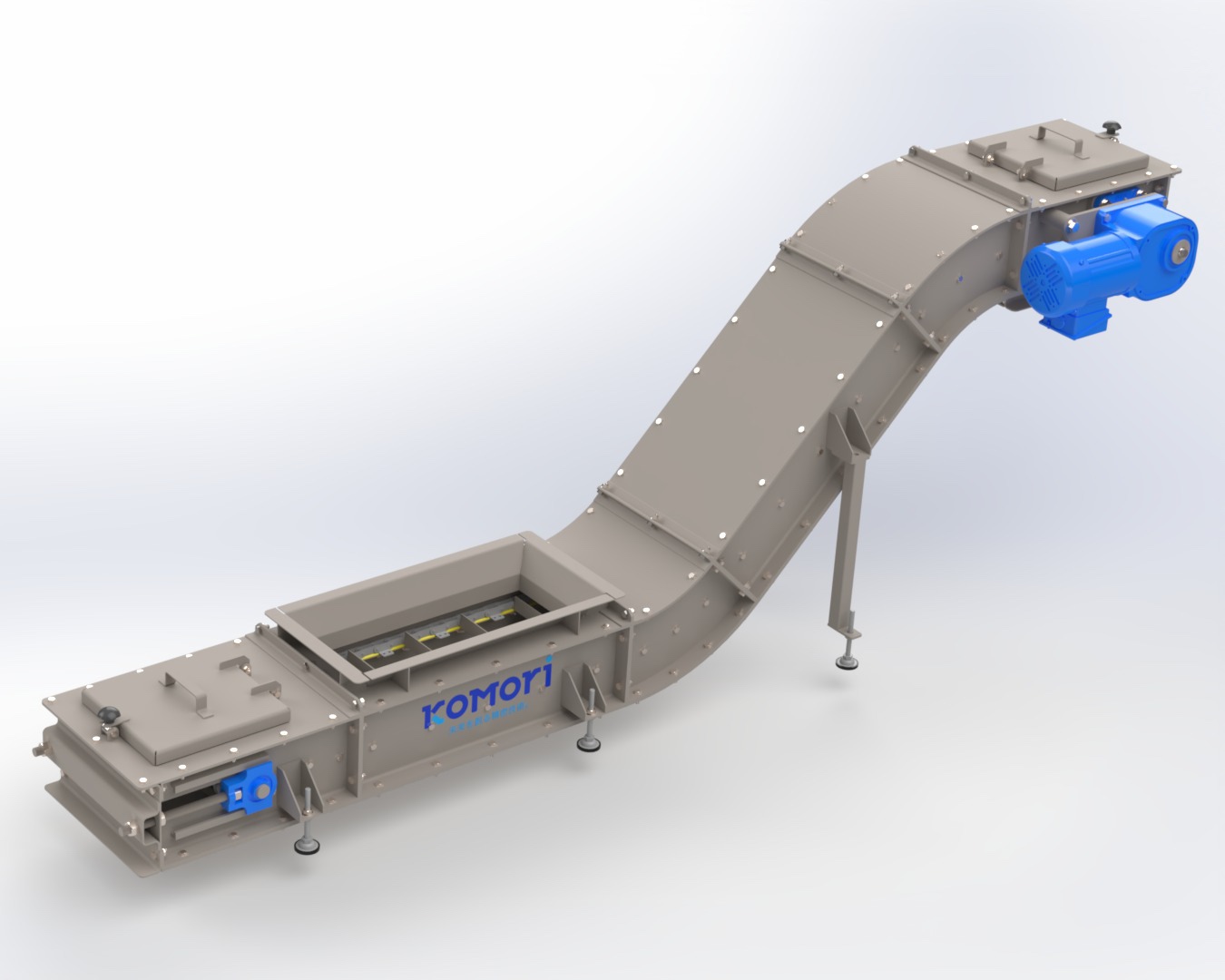

KOMORI FACTORY / スチールチップコンベア
KBF10
切粉搬送を、次のかたちへ。
コンパクトな構造、傾斜搬送、UHMWガイド。KBF10は工作機械の切粉を排出先へ搬送し、現場に合わせた仕様をご提案します。
価格の一律掲載はありません。金額・納期・納品・条件はKOMORIへ直接ご確認ください。
2,500mm · 全長
600mm · 揚程（調整可）
45°参考傾斜角度
UHMW低摩擦ガイド
01 / 設計
現場の条件に向き合う設計。
搬送物と設置条件に合わせて、KOMORIがご提案。
UHMWガイド
製品資料で紹介する低摩擦・耐摩耗性を備えたガイド。

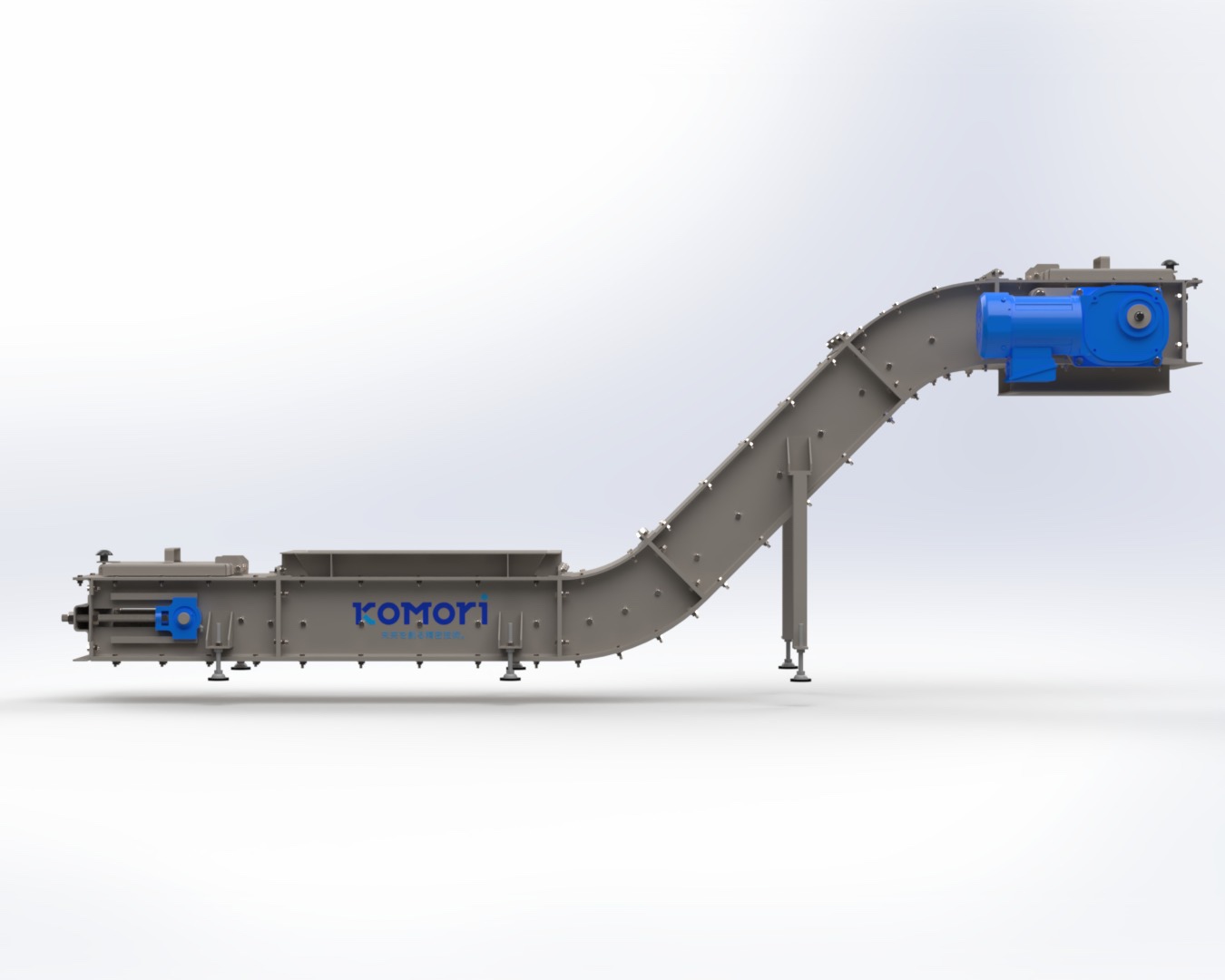

傾斜搬送
参考仕様は傾斜45°、揚程600 mm。揚程は調整可能です。
チェーンドラッグ方式
炭素鋼切粉などの搬送に対応するチェーンドラッグコンベヤ。適合性は個別に確認します。
仕様変更のご相談
資料ではI形・L形・S形を紹介。寸法と設置条件はKOMORIへご相談ください。
対応範囲を明確に
切粉を搬送する装置です。フィルター機能はありません。ご購入前に用途を確認します。
02 / 動画紹介
動画で見る、KBF10。
製品紹介動画です。お見積の仕様についてはKOMORIへご確認ください。
03 / 技術仕様
ご相談のための、具体的な仕様。
ご相談可能な形状ILS
KBF10製品資料に基づく参考仕様です。画像は設計イメージです。能力、適合する搬送物、最終寸法、電源、安全条件はお見積時に確認してください。
| モデル | KBF10 |
|---|---|
| タイプ | チェーンドラッグコンベヤ |
| 搬送物（参考） | 炭素鋼切粉等 |
| 全長（フェイス to フェイス） | 2,500 mm |
| 揚程高さ | 600 mm · 調整可能 |
| 傾斜角度 | 45° |
| 搬送速度 | 0.05 m/s |
| 有効幅 | 260 mm |
| 有効高さ | 170 mm |
| 機高 | 900 mm |
| フレーム | スチール製・塗装仕上 |
| 記載電源 | 200/220 V · 50/60 Hz |
05 / ご相談から納品まで
KOMORIと進める、製品づくり。
ヒアリング・企画提案
搬送物、設置スペース、ご要望を確認し、構想をご提案します。
設計開発・試作評価
お見積の範囲に応じて仕様を設計し、必要な評価を行います。
生産準備・納品
生産、納品、アフターサポートは合意した範囲で進めます。
06 / FAQ
お見積りの前に。
価格はいくらですか？
KBF10は個別見積です。設置条件・ご要望を添えてKOMORIへお問い合わせください。
寸法の変更はできますか？
標準仕様以外の製作もご相談いただけます。対応可否と納期はお見積時に確認します。
うちの切粉に使えますか？
材質、形状、量、使用条件をお知らせください。確認のうえ適した仕様をご提案します。
フィルター機能はありますか？
いいえ。製品資料のとおり、フィルター機能はありません。
KBF10 / 個別見積
お客様の現場について、お聞かせください。
搬送物、量、設置スペース、希望納期をお知らせください。担当者がご相談を承ります。
KOMORI株式会社 · 愛知県豊橋市
